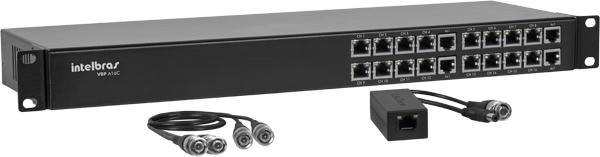

O POWER BALUN É UMA FONTE DE ALIMENTAÇÃO CHAVEADA BIVOLT COM BALUN, É A SOLUÇÃO IDEAL
PARA ATENDER AS INSTALAÇÕES DE CFTV ANALÓGICO VIA CABO UTP, PROPORCIONANDO ALIMENTAÇÃO E
A PASSAGEM DE VÍDEO NO MESMO CABO, TRAZENDO MAIS CONFIABILIDADE E ORGANIZAÇÃO PARA ESSAS
INSTALAÇÕES. O POWER BALUN ACOMPANHA OS CABOS E BALUNS COM CONECTOR BNC CONFORME
QUANTIDADE DE SAÍDAS.
FONTE CHAVEADA BIVOLT
» FORNECE ALIMENTAÇÃO E FAZ A INTERCONEXÃO
DAS CÂMERAS COM O GRAVADOR DE IMAGEM
EM DISTÂNCIAS ATÉ 300 M VIA CABO UTP
» CONEXÃO RJ45 PARA ALIMENTAÇÃO E SINAL
DE VÍDEO
» CONEXÃO RJ45 COM FUNÇÃO 4 EM 1,
SOMENTE PARA SINAL DE VÍDEO (RECEBE SINAL
DE 4 CÂMERAS ATRAVÉS DE UM CABO UTP)
» LED INDICATIVO DE ALIMENTAÇÃO E PROTEÇÃO
» SAÍDAS COM PROTEÇÃO INDIVIDUAL PTC CONTRA
SOBRECARGA
» GABINETE PADRÃO PARA REDE ESTRUTURADA RACK
19" 1U (PARA OS MODELOS DE 8 E 16 CANAIS)
» COMPATÍVEIS COM A TECNOLOGIA ANALÓGICA
TRADICIONAL E HD 720P
ESPECIFICAÇÕES TÉCNICAS
SOLUÇÕES INTEGRADAS
POWER BALUN
2
A SOMATÓRIA DAS CORRENTES CONSUMIDAS EM TODOS OS CANAIS NÃO DEVE EXCEDER A CORRENTE FORNECIDA PELA FONTE INTERNA.
3
DISTÂNCIA MÁXIMA.
4 AS DISTÂNCIAS PODEM VARIAR EM VIRTUDE DO CONSUMO DA CÂMERA (VER TABELA CONSUMO VS. DISTÂNCIA MÁXIMA RECOMENDADA) E DA QUALIDADE DO CABO UTP. RECOMENDAMOS A UTILIZAÇÃO DE CABOS DE BOA QUALIDADE E QUE
SEJAM HOMOLOGADOS PELA ANATEL.
CABO BNC
CABO BNC
CABO BNC
CABO UTP
CABO UTP
CABO UTP
VBP A 04C
VBP A 08C
VBP A 16C
BALUN EXTERNO
BALUN EXTERNO
BALUN EXTERNO
CABO BNC
CABO BNC
CABO BNC
CABO
ALIMENTAÇÃO
CABO
ALIMENTAÇÃO
CABO
ALIMENTAÇÃO
CÂMERA
CÂMERA
CÂMERA
DVR
DVR
DVR
CONSUMO DA CÂMERA DISTÂNCIA MÁXIMA RECOMENDADA
0,25 A 300 M
0,35 A 170 M
0,5 A 120 M
0,7 A 80 M
1 A 50 M
CONSUMO VS. DISTÂNCIA MÁXIMA RECOMENDADA
A TABELA AO LADO RELACIONA A DISTÂNCIA MÁXIMA RECOMENDADA PARA
TRANSMISSÃO DE ALIMENTAÇÃO EM FUNÇÃO DO CONSUMO DA CÂMERA.
OBS.: OS RESULTADOS APRESENTADOS AO LADO LEVAM EM CONSIDERAÇÃO A TENSÃO DE 12 VDC ± 10% ESPECIFICADA
PARA ALIMENTAÇÃO DA CÂMERA.
A RELAÇÃO APRESENTADA AO LADO (CONSUMO VS. DISTÂNCIA MÁXIMA
RECOMENDADA) DEVE SER RESPEITADA PARA UM PERFEITO FUNCIONAMENTO DAS
CÂMERAS INTELBRAS. SE UTILIZAR CÂMERAS DE OUTROS FABRICANTES, CONSULTE A
CORRENTE DE CONSUMO ESPECIFICADA NO MANUAL DO PRODUTO.
SUPORTE A CLIENTES: (48) 2106 0006
FÓRUM: FORUM.INTELBRAS.COM.BR
SUPORTE VIA CHAT: INTELBRAS.COM.BR/SUPORTE-TECNICO
SUPORTE VIA E-MAIL: SUPORTE@INTELBRAS.COM.BR
SAC: 0800 7042767
ONDE COMPRAR? QUEM INSTALA?: 0800 7245115
01.18
VBP A04C VBP A08C VBP A16C
ALIMENTAÇÃO DE ENTRADA 100-240 VAC ? 50/60 HZ (FULL RANGE) 100-240 VAC ? 50/60 HZ (FULL RANGE) 100-240 VAC ? 50/60 HZ (FULL RANGE)
CONSUMO MÁXIMO 90 WATTS 90 WATTS 135 WATTS
TENSÃO DE SAÍDA 13,8 VDC 13,8 VDC 13,8 VDC
CORRENTE MÁXIMA FORNECIDA EM CADA CANAL 1 A2 1 A2 1 A2
FONTE DE ALIMENTAÇÃO INTERNA 13,8 VDC/5 A 13,8 VDC/5 A 13,8 VDC/7,5 A
SAÍDA/ENTRADA ALIMENTAÇÃO E VÍDEO (RJ 45) 4 8 16
SAÍDA DE VÍDEO (BNC FÊMEA) 4 8 16
ENTRADA AUXILIAR DE VÍDEO ? 4 × 1 (RJ45) 1 2 4
SINALIZAÇÃO DA SAÍDA DE ALIMENTAÇÃO ILED VERDE: ALIMENTAÇÃO OK ILED VERDE: ALIMENTAÇÃO OK ILED VERDE: ALIMENTAÇÃO OK
LED LARANJA: CURTO OU SOBRECARGA NO CANAL LED LARANJA: CURTO OU SOBRECARGA NO CANAL LED LARANJA: CURTO OU SOBRECARGA NO CANAL
DISTÂNCIA PARA TRANSMISSÃO DE ALIMENTAÇÃO3 4 CONSULTE A TABELA CONSUMO VS. DISTÂNCIA
MÁXIMA RECOMENDADA
CONSULTE A TABELA CONSUMO VS. DISTÂNCIA
MÁXIMA RECOMENDADA
CONSULTE A TABELA CONSUMO VS. DISTÂNCIA
MÁXIMA RECOMENDADA
DISTÂNCIA PARA TRANSMISSÃO DE VÍDEO ANALÓGICO (400 M); HDCVI 720P (250 M);
HDTVI 720P (200 M); AHD 720P (200 M)3
ANALÓGICO (400 M); HDCVI 720P (250 M);
HDTVI 720P (200 M); AHD 720P (200 M)3
ANALÓGICO (400 M); HDCVI 720P (250 M);
HDTVI 720P (200 M); AHD 720P (200 M)3
DIMENSÕES DO GABINETE METÁLICO (L X A X P) 310 × 45 × 70 MM 439 × 45 × 136 MM (RACK 19" ? 1U) 439 × 45 × 136 MM (RACK 19" ? 1U)
PESO 0,960 KG 1,9 KG 2,4 KG
