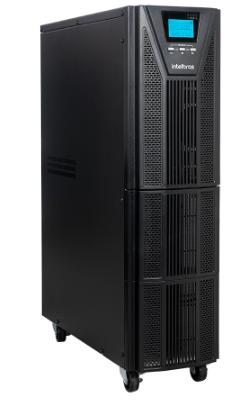

DNB 10.0 KVA 220V TW
NOBREAK ONLINE TORRE
O NOBREAK ONLINE TORRE DNB 10 KVA 220V TW GARANTE ALTO NÍVEL DE
QUALIDADE DE ENERGIA A EQUIPAMENTOS SENSÍVEIS. INDICADO PARA SERVIDORES,
DATA CENTERS, SWITCHES, COMPUTADORES DE ALTO DESEMPENHO E
EQUIPAMENTOS QUE NÃO PODEM SOFRER INTERRUPÇÃO POR TEMPO DE
COMUTAÇÃO.
» IDEAL PARA EQUIPAMENTOS SENSÍVEIS
» ALTA PERFORMANCE E EFICIÊNCIA
» ONDA SENOIDAL PURA, SEM DISTORÇÃO
» AMPLA FAIXA DE OPERAÇÃO
» CHAVE BYPASS DE MANUTENÇÃO
» MODO ECO PARA ECONOMIA DE ENERGIA
» DISPLAY LCD DE FÁCIL CONFIGURAÇÃO
» GERENCIAMENTO LOCAL (USB) E REMOTO (SNMP)1
» TEMPO DE COMUTAÇÃO: 0MS2
» BORNES DE ENTRADA E DE SAÍDA: 60 A
» BATERIAS INTERNAS: 20 × 12 V 9 AH
» EXPANSÃO DE AUTONOMIA: CONECTOR SB 50
» PLACA DE PARALELISMO PARA EXPANSÃO DE POTÊNCIA (INCLUSA)
» DISJUNTOR DE PROTEÇÃO 60 A
» MONOVOLT: 220 V~
ESPECIFICAÇÕES TÉCNICAS
MODELO DNB 10 KVA TW 220V
POTÊNCIA DE PICO (VA/W) 10.000 VA / 10.000 W
TOPOLOGIA ONLINE DUPLA CONVERSÃO
ENTRADA
TENSÃO NOMINAL 220 / 230 / 240 V (220 V PADRÃO)
CORRENTE NOMINAL 45,5 A
FASES MONOFÁSICO (FASE-NEUTRO-TERRA) OU (FASE-FASE-TERRA)
FAIXA DE TENSÃO
CARGA ABAIXO DE 50%: 175-288 V~
CARGA ACIMA DE 50%: 120-288 V~
FREQUÊNCIA NOMINAL 50 / 60 HZ (CONFIGURAÇÃO PADRÃO 60 HZ)
FAIXA DE FREQUÊNCIA DE ENTRADA 40 - 70 HZ
ALIMENTAÇÃO BORNES 60 A
CORREÇÃO DE FATOR DE POTÊNCIA DAS CARGAS SIM
FATOR DE POTÊNCIA >0,99
DISTORÇÃO HARMÔNICA DE CORRENTE (THDI) <3% CARGA LINEAR
CONSUMO A VAZIO 130 W
COMPATIBILIDADE DE GERADORES SIM
FAIXA DE TENSÃO DE ENTRADA NO MODO BYPASS
FAIXA SUPERIOR:
220 V: +25%
230 V: +20%
240 V: +15%
FAIXA INFERIOR: -45%
FAIXA DE FREQUÊNCIA DO MODO BYPASS ±10%
DISJUNTOR DE ENTRADA DISJUNTOR BIPOLAR, CLASSE D, 60 A
SAÍDA
FREQUÊNCIA NOMINAL 50 / 60 HZ (60 HZ PADRÃO)
TENSÃO NOMINAL 220 / 230 / 240 V (220 V PADRÃO)
FASES DE SAÍDA MONOFÁSICO (FASE-NEUTRO-TERRA)
FATOR DE POTÊNCIA DE SAÍDA 1.0
FAIXA DE FREQUÊNCIA NA SAÍDA EM MODO DUPLA
CONVERSÃO
±0,1 HZ
FATOR DE CRISTA 3:1
REGULAÇÃO DE TENSÃO MODO DUPLA CONVERSÃO ±1%
FORMA DE ONDA SENOIDAL PURA
DISTORÇÃO HARMÔNICA DA TENSÃO (THDV)
CARGA LINEAR = 2%
CARGA NÃO LINEAR = 5%
EFICIÊNCIA MODO DUPLA CONVERSÃO ATÉ 92%
EFICIÊNCIA MODO ECO ATÉ 95%
EFICIÊNCIA MODO BYPASS ATÉ 95%
TOMADAS BORNES DE 60 A
BATERIAS
BATERIAS INTERNAS SIM
TENSÃO DO BARRAMENTO 192/216/240 V (240 V POR PADRÃO)
TIPO DE BATERIA VRLA 12 V / 9 AH
QUANTIDADE DE BATERIAS INTERNAS 16/18/20 (POR PADRÃO, 20 BATERIAS SÃO MONTADAS DE FÁBRICA)
CORRENTE DE CARGA 1 A 5 A (POR PADRÃO DE FÁBRICA 2 A)
TERMINAL PARA BATERIAS EXTERNAS TERMINAL DE ENGATE RÁPIDO TIPO SB-50
CAPACIDADE DE BANCOS DE BATERIAS EXTERNAS ATÉ 5
CAPACIDADE MÁXIMA DO BANCO DE BATERIAS EXTERNAS 36 AH
TENSÃO DOD CONFIGURÁVEL (PADRÃO 10,5 V POR BATERIA)
TENSÃO DE FLUTUAÇÃO CONFIGURÁVEL (PADRÃO 13,5 V POR BATERIA)
DISJUNTOR DAS BATERIAS EXTERNAS SIM
DISJUNTOR DAS BATERIAS INTERNAS SIM
CHAVE BY-PASS DE MANUTENÇÃO
PROTEÇÃO DISJUNTOR DA ENTRADA
TEMPO DE TRANSFERÊNCIA 0 MS
FUNÇÃO
FORÇA O NOBREAK A OPERAR NO MODO BYPASS PARA MANUTENÇÃO, ALIMENTANDO A CARGA VIA
REDE ELÉTRICA
LOCAL DE INSTALAÇÃO PAINEL TRASEIRO
TIPO DE ACIONADOR CHAVE ROTACIONAL PROTEGIDA
PROTEÇÃO DISJUNTOR DA ENTRADA
RECURSOS
TEMPO DE TRANSFERÊNCIA
REDE PARA BATERIA: 0 MS
REDE PARA BYPASS: 0 MS
PROTEÇÃO CONTRA SOBRECARGA
105% - 110%: 10MIN
110% - 125%: 1MIN
126% - 150%: 30S
ATUAÇÃO DA PROTEÇÃO CONTRA SOBRECARGA PASSA A OPERAR EM MODO BYPASS
PROTEÇÃO CONTRA SOBRECARGA EM MODO BYPASS DISJUNTOR DE ENTRADA
PROTEÇÃO CONTRA CURTO-CIRCUITO
MODO REDE: ATUAÇÃO ELETRÔNICA. LIMITA A CORRENTE
MODO BATERIA: ATUAÇÃO ELETRÔNICA. LIMITA A CORRENTE
MODO BYPASS: ATUAÇÃO DO DISJUNTOR DE ENTRADA
PROTEÇÃO CONTRA SOBREAQUECIMENTO
MODO REDE: PASSA A OPERAR NO MODO BYPASS
MODO BATERIA: DESLIGA IMEDIATAMENTE
FIM DE AUTONOMIA EM MODO BATERIA EMITE ALERTA AUDIOVISUAL E DESLIGA O NOBREAK
AUTODIAGNÓSTICO SIM
GERENCIAMENTO AVANÇADO DAS BATERIAS SIM
ALARMES AUDIOVISUAIS FALHA DA REDE, BATERIA BAIXA, SOBRECARGA, FALHAS NO SISTEMA
LED & LCD DISPLAY
TENSÃO DE ENTRADA E SAÍDA, FREQUÊNCIA DE ENTRADA
