ESPECIFICAÇÕES TÉCNICAS EGT 10000 MAX EGT 13000 MAX EGT 15000 MAX
ENTRADA (CC) ENTRADA (CC) ENTRADA (CC)
POTÊNCIA MÁXIMA DE ENTRADA (PMAX) 12000 W 15600 W 18000 W
TENSÃO MÁXIMA DE ENTRADA (VCC) 1000 V 1100 V 1100 V
TENSÃO DE INICIALIZAÇÃO CC 160 V 160 V 160 V
FAIXA DE TENSÃO DO SISTEMA FOTOVOLTAICO 160-1000 V 160-1000 V 160-1000 V
TENSÃO NOMINAL DE ENTRADA (VCC) 600 V 600 V 600 V
FAIXA DE TENSÃO DO MPPT 450-850 V 480-850 V 520-850 V
CORRENTE MÁXIMA DE ENTRADA (CC) 13/13 A 20/10 A 20/10 A
NÚMERO DE RASTREADORES MPPT 2 2 2
QUANTIDADE DE STRINGS POR RASTREADOR
MPPT A:1 / B:1 A:2 /B:1 A:2 / B:1
SAÍDA (CA) SAÍDA (CA) SAÍDA (CA)
POTÊNCIA MÁXIMA DE SAÍDA (CA) 10000 W 13000 W 15000 W
POTÊNCIA APARENTE MÁXIMA DE SAÍDA (CA) 11000 VA 14300 VA 16500 VA
EGT 10000 MAX
EGT 13000 MAX
EGT 15000 MAX

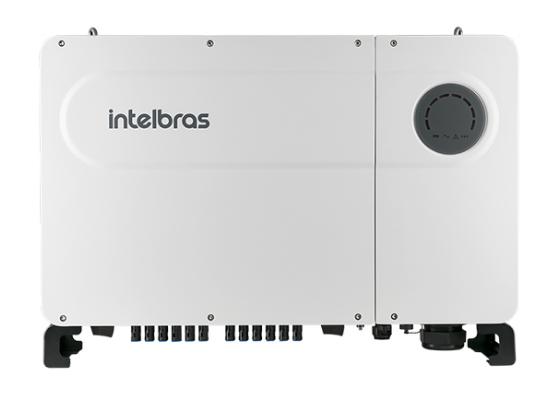

INVERSOR SOLAR TRIFÁSICO ON GRID
INVERSOR SOLAR PARA SISTEMAS FOTOVOLTAICOS
CONECTADOS À REDE ELÉTRICA. ESSENCIAL PARA CONVERSÃO
DA ENERGIA GERADA PELOS MÓDULOS FOTOVOLTAICOS DE
CC PARA CA, NOS PARÂMETROS ADEQUADOS PARA
CONEXÃO COM O SISTEMA ELÉTRICO LOCAL¹.
» DUAS OU TRÊS ENTRADAS CC COM DOIS MPPTS INDEPENDENTES*
» DISPLAY EM PORTUGUÊS
» FÁCIL INSTALAÇÃO
» GRAU DE PROTEÇÃO IP65
» MONITORAMENTO DE GERAÇÃO DE ENERGIA, VIA WEB OU
SMARTPHONE APP, COM POCKET WI-FI EPWS 2000 (INCLUSO)
» PROTEÇÃO ANTI-ILHAMENTO
» GARANTIA DE 5 (CINCO) ANOS
* EGT 10000 MAX: DUAS ENTRADAS CC
EGT 13000 MAX E EGT 15000 MAX: TRÊS ENTRADAS CC
¹ INVERSOR DE TENSÃO CONTÍNUA EM TENSÃO ALTERNADA, MICROPROCESSADO.
INTELBRAS.COM.BR
ESPECIFICAÇÕES TÉCNICAS EGT 10000 MAX EGT 13000 MAX EGT 15000 MAX
CORRENTE MÁXIMA DE SAÍDA (CA)
(CORRENTE NOMINAL SAÍDA) 16,7 A 20,6 A 23,8 A
TENSÃO NOMINAL DE SAÍDA
(TENSÃO DE ALIMENTAÇÃO (SAÍDA))
220/380 VCA 220/380 VCA 220/380 VCA
FREQUÊNCIA DE SAÍDA 60 HZ 60 HZ 60 HZ
FATOR DE POTÊNCIA 1 (COM OPÇÃO DE AJUSTE DE 0,8
INDUTIVO ~ 0,8 CAPACITIVO)
1 (COM OPÇÃO DE AJUSTE DE 0,8
INDUTIVO ~ 0,8 CAPACITIVO)
1 (COM OPÇÃO DE AJUSTE DE 0,8
INDUTIVO ~ 0,8 CAPACITIVO)
TAXA DE DISTORÇÃO HARMÔNICA (THD) < 3% < 3% < 3%
TIPO DE CONEXÃO COM A REDE CA 3F/N/PE 3F/N/PE 3F/N/PE
CONSUMO DE ENERGIA
POTÊNCIA DE CONSUMO NOTURNO <0,5 W <0,5 W <0,5 W
EFICIÊNCIA
EFICIÊNCIA MPPT 99,5% 99,5% 99,5%
MÁXIMA EFICIÊNCIA 98,4% 98,4% 98,4%
SEGURANÇA
PROTEÇÃO CONTRA INVERSÕES DE POLARIDADE SIM SIM SIM
CHAVE CC PARA CADA MPPT SIM SIM SIM
PROTEÇÃO CONTRA SOBRECORRENTE NA SAÍDA SIM SIM SIM
PROTEÇÃO CONTRA SOBRETENSÃO NA SAÍDA
(VARISTOR)
SIM SIM SIM
PROTEÇÃO CONTRA FALTA À TERRA SIM SIM SIM
DETECÇÃO DE CORRENTE DE FUGA SIM SIM SIM
SEGURANÇA
CONFORME PORTARIA INMETRO Nº
004/2011 ? REGISTRO
000299/2020
IEC 62116 / IEC 61727 / IEC
61000-3-12:2011 / IEC 61000-3-
11: 2017
IEC 62116 / IEC 61727 / IEC
61000-3-12:2011 / IEC 61000-3-
11: 2017
GERAIS
ÍNDICE DE PROTEÇÃO IP65 IP65 IP65
TEMPERATURA DE OPERAÇÃO -25~+60 °C -25~+60 °C -25~+60 °C
UMIDADE RELATIVA 0~ 100 % 0~ 100°C 0~ 100°C
ALTITUDE (M) 3000 3000 3000
EMISSÃO DE RUÍDO <35 DB(A) <35 DB(A) <35 DB(A)
TOPOLOGIA DO INVERSOR SEM TRANSFORMADOR SEM TRANSFORMADOR SEM TRANSFORMADOR
TIPO DE REFRIGERAÇÃO NATURAL (CONVECÇÃO) NATURAL (CONVECÇÃO) NATURAL (CONVECÇÃO)
INTERFACE DE COMUNICAÇÃO RS232 E RS485/ POCKET WI-FI
(INCLUSO)
RS232 E RS485/ POCKET WI-FI
(INCLUSO)
RS232 E RS485/ POCKET WI-FI
(INCLUSO)
TELA LCD LCD LCD
GARANTIA PADRÃO 5 ANOS 5 ANOS 5 ANOS
INTELBRAS.COM.BR
ESPECIFICAÇÕES TÉCNICAS EGT 10000 MAX EGT 13000 MAX EGT 15000 MAX
DIMENSÃO E PESO
DIMENSÕES (L × A × P) 480 × 448 × 200 MM 480 × 448 × 200 MM 482 × 448 ×× 200 MM
PESO 21,6 KG 23,5 KG 23,5 KG
