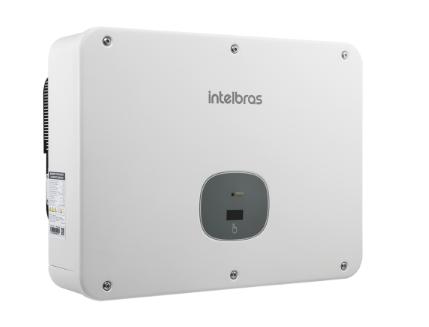

EGT 20000 MAX
EGT 25000 MAX
INVERSOR SOLAR TRIFÁSICO ON GRID
INVERSOR SOLAR PARA SISTEMAS FOTOVOLTAICOS
CONECTADOS À REDE ELÉTRICA. ESSENCIAL PARA CONVERSÃO
DA ENERGIA GERADA PELOS MÓDULOS FOTOVOLTAICOS DE
CC PARA CA, NOS PARÂMETROS ADEQUADOS PARA
CONEXÃO COM O SISTEMA ELÉTRICO LOCAL*.
» DUAS OU TRÊS ENTRADAS CC COM DUAS MPPTS INDEPENDENTES**
» DISPLAY EM PORTUGUÊS
» FÁCIL INSTALAÇÃO
» GRAU DE PROTEÇÃO IP65
» MONITORAMENTO DE GERAÇÃO DE ENERGIA, VIA WEB OU
SMARTPHONE APP, COM POCKET WI-FI EPWU 2000 (INCLUSO)
» PROTEÇÃO ANTI-ILHAMENTO
» GARANTIA DE 5 (CINCO) ANOS
ESPECIFICAÇÕES TÉCNICAS EGT 20000 MAX EGT 25000 MAX
ENTRADA (CC) ENTRADA (CC)
POTÊNCIA FOTOVOLTAICA MÁXIMA CC 30000 W 37500 W
TENSÃO MÁXIMA DE ENTRADA (VCC) 1100 V 1100 V
TENSÃO DE INICIALIZAÇÃO CC 250 V 250 V
FAIXA DE TENSÃO DO SISTEMA FOTOVOLTAICO 160-1000 V 160-1000 V
TENSÃO NOMINAL DE ENTRADA (VCC) 580 V 580 V
FAIXA DE TENSÃO MPPT 160-1000 V 160-1000 V
CORRENTE MÁXIMA DE ENTRADA (CC) 25/25 A 25/37,5 A
CORRENTE MÁXIMA POR STRING (CC)
A: 12,5 A / 12,5 A
B: 12,5 A / 12,5 A
A: 12,5 A / 12,5 A
B: 12,5 A / 12,5 A / 12,5 A
NÚMERO DE RASTREADORES MPPT 2 2
QUANTIDADE DE STRINGS POR RASTREADOR MPPT A: 2 / B: 2 A: 2 / B: 3
CORRENTE DE CURTO-CIRCUITO MÁXIMA POR RASTREADOR
MPPT 32 A 32/48 A
SAÍDA (CA) SAÍDA (CA)
POTÊNCIA NOMINAL CA 20000 W 25000 W
POTÊNCIA APARENTE MÁXIMA NA SAÍDA 22000 VA 27700 VA
EGT 20000 MAX
EGT 25000 MAX
INVERSOR SOLAR TRIFÁSICO ON GRID
INVERSOR SOLAR PARA SISTEMAS FOTOVOLTAICOS
CONECTADOS À REDE ELÉTRICA. ESSENCIAL PARA CONVERSÃO
DA ENERGIA GERADA PELOS MÓDULOS FOTOVOLTAICOS DE
CC PARA CA, NOS PARÂMETROS ADEQUADOS PARA
CONEXÃO COM O SISTEMA ELÉTRICO LOCAL*.
» DUAS OU TRÊS ENTRADAS CC COM DUAS MPPTS INDEPENDENTES**
» DISPLAY EM PORTUGUÊS
» FÁCIL INSTALAÇÃO
» GRAU DE PROTEÇÃO IP65
» MONITORAMENTO DE GERAÇÃO DE ENERGIA, VIA WEB OU
SMARTPHONE APP, COM POCKET WI-FI EPWU 2000 (INCLUSO)
» PROTEÇÃO ANTI-ILHAMENTO
» GARANTIA DE 5 (CINCO) ANOS
** EGT 20000 MAX: DUAS ENTRADAS CC
EGT 25000 MAX: TRÊS ENTRADAS CC
INTELBRAS.COM.BR
ESPECIFICAÇÕES TÉCNICAS EGT 20000 MAX EGT 25000 MAX
CORRENTE MÁXIMA DE SAÍDA (CA)
(CORRENTE NOMINAL SAÍDA) 31,9 A 40,2 A
TENSÃO NOMINAL DE SAÍDA
(TENSÃO DE ALIMENTAÇÃO (SAÍDA)) 230 / 400 VCA¹ 230 / 400 VCA¹
FREQUÊNCIA DE SAÍDA 50/60 HZ² 50/60 HZ²
FATOR DE POTÊNCIA 1 (COM OPÇÃO DE AJUSTE DE 0,8
INDUTIVO ~ 0,8 CAPACITIVO)
1 (COM OPÇÃO DE AJUSTE DE 0,8
INDUTIVO ~ 0,8 CAPACITIVO)
TAXA DE DISTORÇÃO HARMÔNICA (THD) < 3% < 3%
TIPO DE CONEXÃO COM A REDE CA 3F/N/PE 3F/N/PE
CONSUMO DE ENERGIA
POTÊNCIA DE CONSUMO NOTURNO <1 W <1 W
EFICIÊNCIA
MÁXIMA EFICIÊNCIA 98,75% 98,75%
SEGURANÇA
PROTEÇÃO CONTRA INVERSÕES DE POLARIDADE SIM SIM
CHAVE CC SIM SIM
PROTEÇÃO CONTRA SOBRETENSÃO NA ENTRADA TIPO II TIPO II
PROTEÇÃO CONTRA CURTO-CIRCUITO NA SAÍDA SIM SIM
PROTEÇÃO CONTRA SOBRETENSÃO NA SAÍDA TIPO II TIPO II
PROTEÇÃO CONTRA FALTA À TERRA SIM SIM
SEGURANÇA
IEC 62116 / IEC 61727 / IEC 61000-
3-12:2011 / IEC 61000-3-11: 2017³
IEC 62116 / IEC 61727 / IEC 61000-
3-12:2011 / IEC 61000-3-11: 2017³
GERAIS
ÍNDICE DE PROTEÇÃO IP65 IP65
TEMPERATURA DE OPERAÇÃO -25~+60 °C4
-25~+60 °C4
UMIDADE RELATIVA 0~ 100% 0~ 100%
ALTITUDE (M) 4000 4000
EMISSÃO DE RUÍDO <40 DB(A) <40 DB(A)
TOPOLOGIA SEM TRANSFORMADOR SEM TRANSFORMADOR
TIPO DE REFRIGERAÇÃO VENTILAÇÃO FORÇADA VENTILAÇÃO FORÇADA
INTERFACE DE COMUNICAÇÃO USB E RS485 / POCKET WI-FI
(INCLUSO)
USB E RS485 / POCKET WI-FI
(INCLUSO)
TELA OLED + LED OLED + LED
GARANTIA PADRÃO 5 ANOS 5 ANOS
DIMENSÃO E PESO
DIMENSÕES (L X A X P) 525 X 395 X 222 MM 525 X 395 X 222 MM
PESO 23 KG 23 KG
