EF 1205
FONTE DE ALIMENTAÇÃO AC/DC 12 V 5 A
A FONTE EF 1205 É PROJETADA PARA DISPOSITIVOS 12 V
COM CONSUMO DE ATÉ 5A. ELA POSSUI PROTEÇÃO CONTRA
CURTO-CIRCUITO E SOBRECARGA, PREVENINDO DANOS
DECORRENTES DE AVARIAS ELÉTRICAS, E CONTRA
SOBRETENSÃO, PARA EVITAR OU MINIMIZAR PROBLEMAS
CAUSADOS POR DESCARGAS ATMOSFÉRICAS OU MANOBRAS
DA REDE DE DISTRIBUIÇÃO ELÉTRICA. ALÉM DISSO, POSSUI
FILTRO CONTRA RUÍDOS E INTERFERÊNCIAS NA IMAGEM.
» FILTRO ANTIRRUÍDO PARA IMAGENS MAIS NÍTIDAS E LIVRES DE
INTERFERÊNCIAS
» ALIMENTA ATÉ 20 CÂMERAS HD*
» MULTIUSO: CÂMERAS CFTV, REDES, CONTROLE DE ACESSO,
AUTOMAÇÃO, FITAS LED E SONS AUTOMOTIVOS
» SAÍDA 12,8 VDC PARA COMPENSAR PERDA DE TENSÃO DO
CABEAMENTO E DISTÂNCIAS MAIORES
» PROTEÇÃO TOTAL CONTRA SURTO, SOBRECARGA E SOBRECORRENTE
» GARANTIA DE 2 ANOS MESMO COM O CABO P4 CORTADO.

*ALIMENTA ATÉ 20 CÂMERAS HD COM CONSUMO MÁXIMO DE 300 MA. É RECOMENDADO A UTILIZAÇÃO DE CABOS DE QUALIDADE E DISTÂNCIA DE ATÉ 150 METROS
PARA CADA CÂMERA.

ESPECIFICAÇÕES TÉCNICAS
ENTRADA
TENSÃO NOMINAL 110~240 VAC
VARIAÇÃO MÁXIMA DE TENSÃO 90 ~ 264 VAC
CORRENTE MÁXIMA 1,5 A (COM TENSÃO E CARGAS NOMINAIS)
FREQUÊNCIA DE REDE ELÉTRICA 50 OU 60 HZ
VARIAÇÃO MÁXIMA NA FREQUÊNCIA DA REDE ELÉTRICA 47 A 63 HZ
SAÍDA
TENSÃO NOMINAL 12,8 VDC (± 5%)
CORRENTE MÍNIMA: 0 A
MÁXIMA: 5 A
POTÊNCIA SEM CARGA: 1 W MÁXIMO
CARGA NOMINAL: 64 W
EFICIÊNCIA > 75% (CARGA NOMINAL)
RIPPLE E RUÍDO 150 MV (PICO A PICO)
INTELBRAS.COM.BR

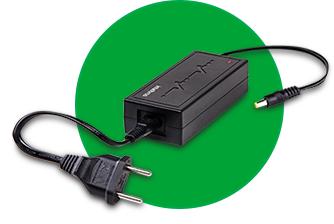

FOTOS DO PRODUTO
PROTEÇÃO
ENTRADA SOBRETENSÃO: ATRAVÉS DE VARISTORES;
SOBRECORRENTE: ATRAVÉS DE FUSÍVEL
SAÍDA CURTO-CIRCUITO: RETORNA AO FUNCIONAMENTO NORMAL APÓS CESSAR O CURTO-CIRCUITO;
SOBRECARGA: ATUA ENTRE 120 ~ 200% ACIMA DA CORRENTE NOMINAL, RETORNANDO AO
FUNCIONAMENTO NORMAL ASSIM QUE CESSADA A CONDIÇÃO DE ATUAÇÃO;
SOBRETENSÃO: ATUA ENTRE 130 ~ 160% ACIMA DA TENSÃO NOMINAL, RETORNANDO AO
FUNCIONAMENTO NORMAL ASSIM QUE CESSADA A CONDIÇÃO DE ATUAÇÃO.
SINALIZAÇÃO LED ACESSO: ALIMENTAÇÃO OK
LED PISCANDO: CURTO-CIRCUITO NA SAÍDA
LED APAGADO: ALIMENTAÇÃO NOK
TEMPERATURA DE OPERAÇÃO 0 ~ 40 °C, CARGA NOMINAL EM OPERAÇÃO NORMAL
REQUISITOS DE SEGURANÇA ISOLAMENTO DIELÉTRICO: ENTRE PRIMÁRIO E SECUNDÁRIO: 1500 VAC / 5 MA / 5 S
RESISTÊNCIA DE ISOLAMENTO: 10 M¿ MÍNIMO (500 VDC)
INFORMAÇÕES TÉCNICAS
DIMENSÕES (L × A × P) 59 × 32,5 × 129 MM
PESO 260 G
